Dimension
Grade
Thickness
Coating
|

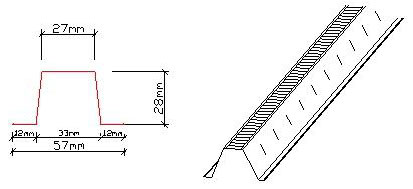

28mm(h) x 57mm(w) +/- 1mm for h & w
High Tensile G550
mm +/- 0.02mm
Z22 - Z27 JIS G3302
|
|
 |
|
|
| |
|
|
| |
 |
|
| |
|
|
| |
 |
 |
| |
ระยะห่างระหว่างจันทัน
Metal Sheet : ไม่เกิน 1.6 เมตร
กระเบื้อง Concrete : ไม่เกิน 1.2 เมตร |
|
| |
ยึดระแนงด้วยสกรูตำแหน่งละ 2 ตัว |
|
 |
 |
| |
ระยะห่างสำหรับการติดตั้งระแนง
Metal Sheet : 0.75 - 0.90 m.
Concrete Tile : 0.31 - 0.33 m. |
|
| |
ระยะการต่อทาบระแนง
จุดต่อบนจันทัน : 0.10 ม.
จุดต่อระหว่างจันทัน : 0.45 ม. |
|
|
|
| |
|
|
| |
ระแนงไว้ใช้ในการวางรับแผ่นกระเบื้อง หรือ เมทอลชิล
ระยะการวางควรปฎิบัติตามคำแนะนำข้างต้นนี้
ควรใช้สกรูเกลียว Hex Tex 516 ในการยึด
ทางบริษัทจะไม่ขอรับผิดชอบถ้านำไปใช้นอกเหนือกับงานที่ระบุไว้ และระยะที่แนะนำ |
|
| |
|
|
| |
ข้อควรระวัง
-ไม่ควรเก็บไว้ในที่โดนฝน
-ไม่สามารถนำไปเชื่อมติดได้
-ไม่ควรโหลดเกินน้ำหนัก ให้อยู่ในช่วงที่ระบุไว้ข้างต้นนี้ |
|
| |
|
|
|
|
|
| |
|
|
